在射频系统中，射频同轴电缆的屏蔽服从是抵御表里电磁滋扰的第总共障蔽。同轴电缆不仅要保证信号低损耗传输，还要严格阻截里面射频信号向外放射，同期断绝外界杂波侵入链路。因此铜编织网当作同轴电缆的外屏蔽层，编织密度则是决定屏蔽成果最直不雅、最要津的参数。今天咱们就来了解射频同轴电缆屏蔽服从与编织密度干系。

一、射频同轴电缆屏蔽服从

在射频系统中，同轴电缆的屏蔽服从是推测其电磁兼容性的费事盘算。屏蔽服从（Shielding Effectiveness， SE）指的是电缆屏蔽层对电磁滋扰的扼制智商，平庸以分贝（dB）为单元示意。

关于同轴电缆而言，分为对内屏蔽和对外屏蔽两个维度：对内屏蔽指阻截电缆里面射频电磁场向外露馅，幸免滋扰相近电子勾引；对外屏蔽指抗拒外界电场、磁场侵入电缆里面，注目灵验信号被噪声浑浊。分贝数值越大，代表屏蔽成果越好。

现在柔性、半柔同轴电缆的屏蔽均摄取铜丝编织层，半刚性电缆则使用无缝铜管兑现全屏蔽。编织屏蔽依靠金属导体酿成衔接的电磁障蔽，欺诈电磁感应旨趣将滋扰电磁场结合至地电位，从而兑现屏蔽作用。理念念现象下，无缝金属管屏蔽服从趋近于无尽大，但柔性极差，无法弯折使用；编织网为了保证电缆的舛错性能，AG百家乐APP中国官方下载势必存在网孔间隙，而这些间隙便是电磁信号穿透的主要通说念，亦然屏蔽服从着落的压根原因。

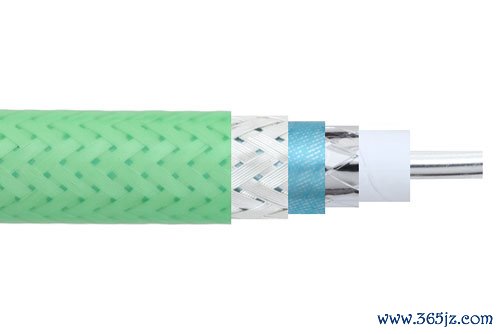

低损耗柔性PE-P142LL同轴电缆，三重屏蔽绿色FEP护套

二、屏蔽服从与编织密度干系

1）编织密度的基本倡导

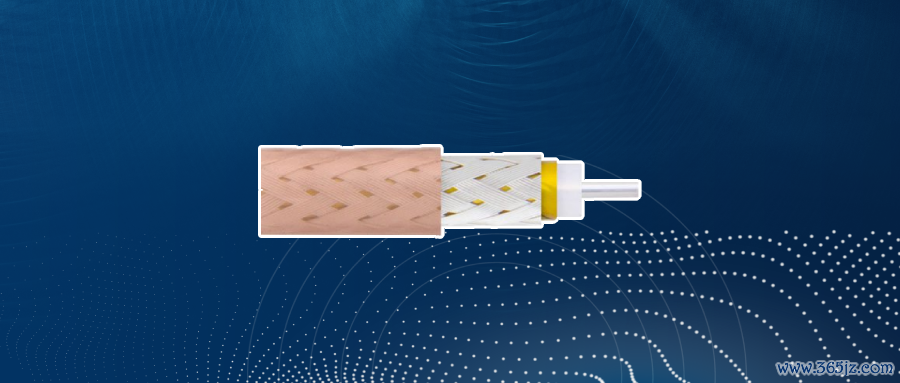

编织密度是指同轴电缆外导体编织层的紧密过程，平庸用百分比示意。它反应了编织金属丝笼罩电缆名义的圆善过程。编织层一般由多根细金属丝以螺旋神气交汇而成，酿成网状结构。

编织密度的计算公式为：D = (2F - F²) × 100%，其中F为单向笼罩总共。表面上，编织密度的最大值为100%，但实质上由于编织工艺的戒指，杏彩官方网站平庸在85%-97%之间。

2）编织密度对屏蔽服从的影响

编织密度与屏蔽服从之间存在平直的正关联干系。密度越高，屏蔽层的网孔越小，电磁波穿透的难度越大，屏蔽服从也就越好。

高频性能互异显耀：在低频段，不同编织密度的电缆屏蔽服从互异可能不赫然。但跟着频率升高，尤其是卓著1GHz后，编织密度的轻浅互异会导致屏蔽服从的深广博别。高密度编织的电缆在GHz频段能提供40-60dB以致更高的屏蔽服从，而低密度编织的电缆可能惟有20-30dB。

孔径效应：编织层的网孔相称于一个高通滤波器。当电磁波的波长小于编织网孔尺寸时，电磁波就能穿透屏蔽层。提高编织密度不错减小网孔尺寸，从而训诫高频屏蔽服从。

多重屏蔽结构：为了进一步训诫屏蔽服从，当代高性能同轴电缆常摄取多重屏蔽结构，如"编织+铝箔"组合。在这种结构中，铝箔提供100%的笼罩率，而高密度编织层则提供机械强度和低频屏蔽。

3）实质应用

固然高编织密度能提供更好的屏蔽服从，但在实质应用中需要辩论以下身分：

柔韧性与耐用性：过高的编织密度会裁汰电缆的柔韧性，增多舛错半径条目。在需要时常弯折的应用中，戒指裁汰编织密度不错训诫电缆的机械耐用性。

本钱身分：高密度编织需要更雅致的工艺和更多的材料，导致本钱飞腾。关于非要津应用，选拔适中密度的电缆不错裁汰本钱。

频率条目：把柄系统的最高责任频率来选拔顺应的编织密度。关于低于1GHz的应用，中等密度（90%驾驭）平庸实足；而关于毫米波应用，则需要超高密度（95%以上）或多重屏蔽结构。

因此射频同轴电缆的屏蔽服从与其编织密度密切关联，这一干系在高频应用中尤为要津。在想象射频系统时，应该把柄系统的具体条目杏彩官方网站，在屏蔽服从、机械性能和本钱之间找到最好均衡点，闲散不同应用场景的需求
